D16 Miza za varjenje
--3D togo vpenjanje, primerno za robotsko varjenje, obdelavo pločevine in izdelavo prototipov.--
🚀 Kratek pregled ključnih prodajnih točk
• Material in izdelava: visoko{0}}trdna litina HT300, obdelana z dvojnim popuščanjem (žarjenje + staranje), kar ima za posledico ničelno notranjo napetost in deformacijo manj kot 0,1 mm/m².
• Mrežni sistem: standardna zaslonka D16 mm (približno 5/8 palca), matrična mreža 50 x 50 mm.
• Natančnost obdelave: 5-osno portalno rezkanje z enkratnim vpenjanjem, ki zagotavlja ravnost in toleranco razdalje med luknjami.
• Hitro pozicioniranje: Označevanje ni potrebno; v kombinaciji z vpenjali D16 je pozicioniranje obdelovanca mogoče zaključiti v 3 sekundah.
• Vsestranskost: ne uporablja se samo za varjenje, ampak tudi za vpenjalne podstavke, montažne linije in pregledovanje velikih 3D komponent.
Zakaj izbrati platformo za varjenje D16?
V procesu varjenja sta toplotna deformacija in ponavljajoče se označevanje dve glavni bolečinski točki, ki vplivata na delovno učinkovitost in natančnost končnega izdelka. Tradicionalni kotni likalniki in tlačne plošče nimajo samo razpršene vpenjalne sile, ampak tudi zlahka povzročijo premik obdelovanca.
Naša platforma za varjenje D16 vam nudi modularno, visoko-natančno in ponovljivo rešitev. Gosto porazdeljene visoko-natančne pozicionirne luknje D16 na površini ploščadi tvorijo tri-dimenzionalni vpenjalni sistem. V kombinaciji z našim celotnim naborom dodatkov, kot so pozicionirni zatiči, hitre spone in podporni kotniki, lahko v nekaj minutah izdelate ekskluzivno vpenjalo, »-izdelano po meri« za vsak zapleten obdelovanec.
TabelaSpecifikacije
Za več podrobnosti nas kontaktirajteprodajni inženir:Eva (E-pošta: evasummer@lemarmetal.com)
| Parameter | Specifikacija |
|---|---|
| Model | Serija D16 (velikosti po meri na voljo na zahtevo) |
| Material | Visoko{1}}trdna litina HT300 |
| Površinska obdelava | Mleto/olje za zaščito pred rjo/izbirno: nikljanje/črnitev/nitrirano |
| Trdota | HV450-550 |
| Premer luknje | Ø16,0 mm (H7) |
| Luknjasta mreža | 50 x 50 mm |
| Ravnost | 0,10 mm/m² (stopnja natančnosti do 0,05 mm) |
| Paralelizem | 0,12 mm/m² |
| Nosilnost | 2.5 - 5 ton (odvisno od debeline in dimenzij) |
| Standardne velikosti | 1000x600 mm / 1200x800 mm / 1500x1000 mm (podprta ne-standardna prilagoditev) |

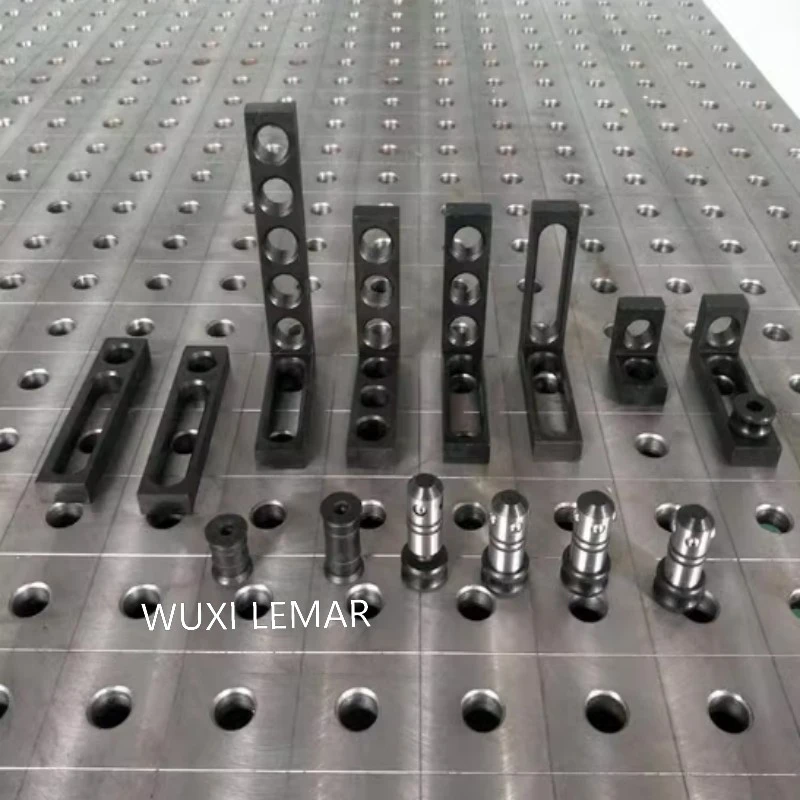

Združljivi dodatki
Za izdelavo celotnega sistema za varjenje priporočamo uporabo naslednjih sponk serije D16 skupaj:
1. Zaklepni zatič s hitrim pritiskom-povlekom: Uporablja se za hitro pozicioniranje referenčnega roba.
2. Locirani obroč: Uporablja se za dviganje obdelovancev ali služi kot podporno tesnilo.
3. U-oblikovana težka{2}}objemka: vstavljena neposredno v luknjo za vpenjanje obdelovanca brez vijakov.
4. Navpično kotno železo in podporna podlaga: Uporablja se za izdelavo navpičnih ali nagnjenih vpenjalnih površin.
5. Stopenjski blok in prilagoditvena podložka: Rešite problem višinskih razlik obdelovanca.
(Prijazen opomnik: kliknite spodnjo povezavo za ogled celotnega kompleta sponk D16)
Značilnosti izdelka
1. Vojaško{1}}osnova iz litega železa, ki združuje togost in blaženje udarcev
• Material: Izbrana je visokokakovostna siva litina HT250. V primerjavi z varjenimi konstrukcijami iz jeklenih plošč ima lito železo boljše lastnosti dušenja vibracij, ki lahko učinkovito absorbirajo udarne vibracije pri varjenju in ohranjajo stabilnost ploščadi.
• Toplotna obdelava: vse platforme so podvržene celotnemu procesu "grobe obdelave → žarjenja → končne obdelave → obdelave s staranjem", da se popolnoma odpravi notranja obremenitev, s čimer se zagotovi, da platforma ohrani prvotno natančnost med dolgo-trajno uporabo in-visokofrekvenčnim udarjanjem.
2. Sistem preciznih lukenj D16, 5-osna obdelava povezav
• Premer luknje: Enakomeren D16 mm (toleranca H7), združljiv z večino standardnih dodatkov za vpenjanje D16 na trgu.
• Razmik med rešetkami: sredinska razdalja 50 x 50 mm, združljiva s potrebami vpenjanja od izjemno majhnih natančnih delov do velikih konstrukcijskih delov.
• Tehnologija obdelave: Velik 5-osni portalni obdelovalni center se uporablja za dokončanje obdelave vseh lukenj, utorov in površin z enim vpenjanjem. To zagotavlja natančnost položaja vsake luknje (znotraj ±0,05 mm) in ravnost celotne mize.
3. Več-funkcionalna oblika T-reže in ojačitvenega rebra
• T-reža: T-reže so prednastavljene okoli in na hrbtni strani mize, kar omogoča preprosto pritrditev ploščadi na delovno mizo, vrtljivo os ali voziček AGV in enostavno razširitev v avtomatizirano delovno postajo.
• Rebra za ojačitev hrbtne mreže: Hrbtna stran ima zasnovo mrežastih prečnih ojačitvenih reber, kar močno izboljša upogibno trdnost mize in se ne povesi, tudi če nosi več ton težke predmete.
4. Neomejena širitev, modularna kombinacija
• Več ploščadi D16 lahko spojite eno poleg druge, da oblikujete ogromno delovno površino, še posebej primerno za varjenje in sestavljanje velikih okvirnih struktur ali cevovodov.
Povezano potrdilo
Pakiranje izdelkov
NAŠA VARILNA MIZA Pakiranje in pošiljanje
◆ Lesena škatla ustreza izvoznim standardom
◆ Za težke mize je zaželen pomorski prevoz
◆ Na voljo so pogoji FOB / CIF / CFR
Zakaj izbrati nas?
Vedno smo vam na voljo, ko potrebujete
🏆
• Izvorna tovarna: 17 let izkušenj pri litju in mehanski obdelavi, brez posredniških razlik v ceni.
• Garancija natančnosti: Vsaka platforma mora biti podvržena pregledu koordinatnega merilnega stroja, preden zapusti tovarno.
• Zmožnost prilagajanja: ne glede na to, ali potrebujete posebno debelino, poseben razmik med luknjami ali morate na vrhu dodati izvrtine ali navojne luknje, lahko izpolnimo vaše zahteve.
